法兰组件（选件）的安装方法
法兰组件的安装方法如下图所示。法兰组件包括法兰、固定螺栓和定位螺丝。按照下述步骤进行安装。
- 擦除插入法兰的T轴旋转轴外围部分的油。
- 松动法兰的定位螺丝，使法兰能够插入T轴旋转轴。
- 将法兰按至接触螺母端面A的位置，旋转法兰使定位螺丝的位置对准T轴旋转轴的平面部位。
此时，LPH-060A1、LPH-070A1时，请在设置时使T轴旋转轴的凹陷处位于下图的位置。 - 慢慢地拧紧定位螺丝，将其推至T轴旋转轴平面部位，法兰旋转槽消失后，通过规定扭矩紧固定位螺丝。
- 紧固固定螺栓，固定法兰。
| 型式（模型） | 固定用螺栓 | 固定螺栓 紧固扭矩 |
定位螺丝 | 定位螺丝 紧固扭矩 |
|---|---|---|---|---|
| LPH-040A1 | M5×16 | 8.8±0.9N･m | M4×6 | 1.6±0.3N･m |
| LPH-060A1 | M5×12 | 3.0±0.6N･m | ||
| LPH-070A1 |
法兰组件的安装方法

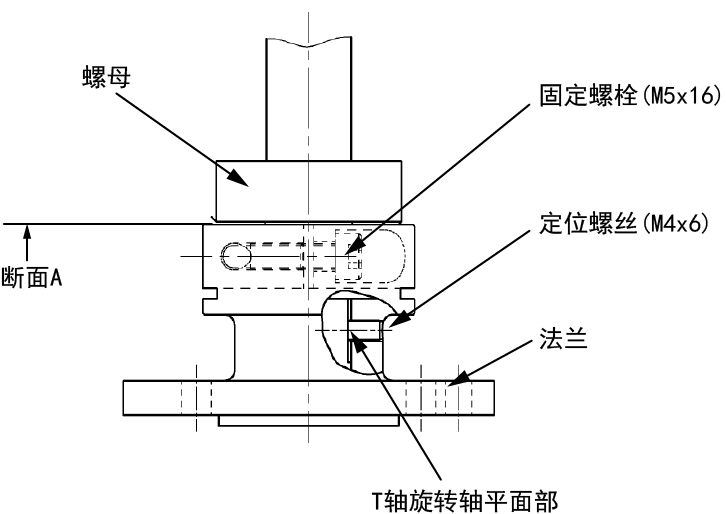

LPH-040A1时
|
LPH-060A1、LPH-070A1时
|
