50km毎点検
Z軸(3軸)の動作距離が50kmに到達するたびに、下図に示す箇所にグリスを塗布してください。
Z軸(3軸)の動作距離の確認方法については、"動作距離の確認"を参照してください。
詳細については弊社営業にお問い合わせください。
カバーを取り外してグリスを塗ると感電や指を挟まれたりするため危険です。必ずカバーを外さずにグリスを塗布してください。

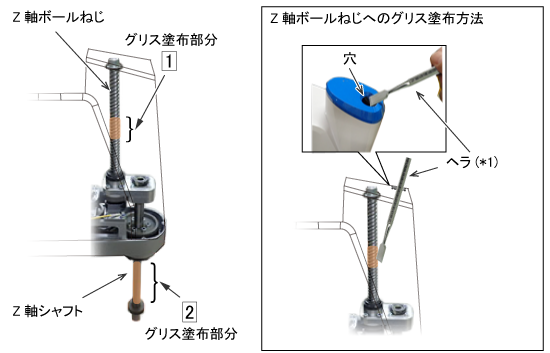

LPH-040A1の場合
グリスを塗る前に、Z軸シャフトを一番下に下げておきます。
| No. | グリスの補給箇所 | グリス品番 | 補給量 | 備 考 |
|---|---|---|---|---|
| 1 | Z軸ボールねじ | 410971-0380 | 3g | Z軸シャフトを一番下に下げた状態で、カバーの上部の穴からヘラ(*1)を使用し、Z軸ボールねじの中心近辺に塗布する。 |
| 2 | Z軸シャフト | 3g | Z軸シャフトを一番下に下げた状態でZ軸シャフト全体に塗布する。 グリスを塗布した後、数回Z軸シャフトを動かし、Z軸シャフトの上下端に溜まったグリスを拭取ってください。 |
|
|
||||
*1: 推奨品 スパチュラ メーカ=IDEAL TEK S.A、型式=MPTSS3。 相当品でも代用可(幅20mm以内、長さ150mm以上のバリがなく平らなもの)

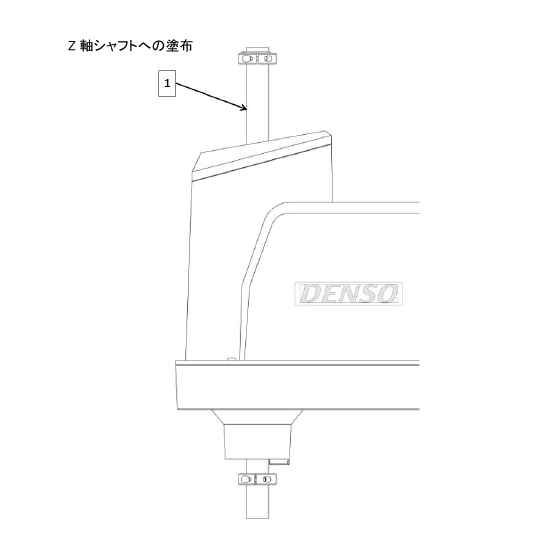

LPH-060A1、LPH-070A1の場合
| No. | グリスの補給箇所 | グリス品番 | 補給量 | 備 考 |
|---|---|---|---|---|
| 1 | Z軸シャフト | 410971-0440 | 3g | Z軸シャフト全体に塗布する。
グリスを塗布した後、数回Z軸シャフトを動かし、Z軸シャフトの上下端に溜まったグリスを拭取ってください。 |
 |
||||
