フランジキット (オプション品) の取り付け方法

フランジキットの取り付け方法を下図に示します。フランジキットにはフランジ、固定用ボルト、セットビスが付属しています。取り付けは下記の手順で行なってください。

1. フランジを挿入するT軸シャフト外周部分の油分を拭きとってください。
2. フランジをT軸シャフトに挿入できるようにフランジのセットビスを緩めてください。
3. フランジをナット端面Aに当たる位置まで押しあて、フランジを回転させてセットビスの位置をT軸シャフト平面部に合わせてください。
   このとき、T軸シャフトの凹みが下図の位置にくるようにセットしてください。
4. セットビスを徐々に締め、T軸シャフト平面部に押し当たり、フランジの回転ガタがなくなったら、セットビスを規定トルクで締め付けてください。
5. 固定ボルトを締め付け、フランジを固定してください。

フランジキットの取り付け方法

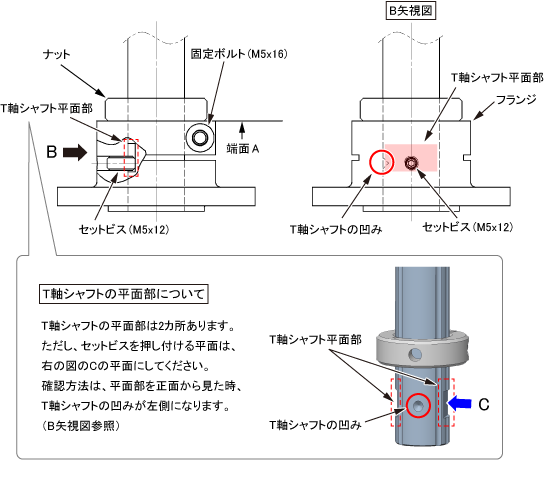

LPH-040A1の場合

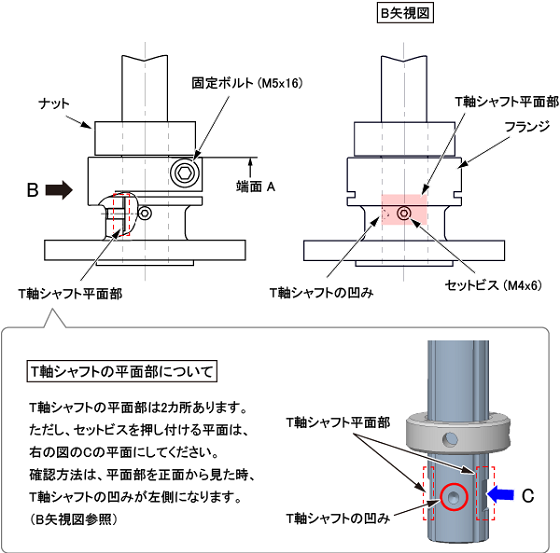

LPH-060A1、LPH-070A1の場合
