如何连接至ETHER连接器（法兰/连接器面板）

在此对以下项目进行说明。

• 如何连接至法兰的ETHER连接器
• 如何连接至连接器面板的ETHER连接器

如何连接至法兰的ETHER连接器

1

机器人和机器人控制器已连接时，切断机器人控制器的电源。

2

拆下ETHER连接器的盖子。盖子是螺纹式的。请对着ETHER连接器向左旋转并拆下。

3

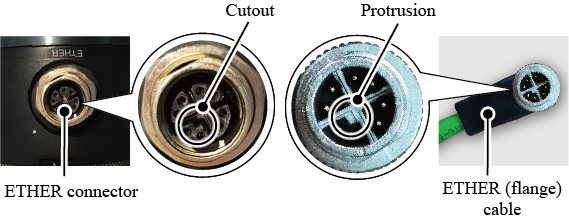

将ETHER（法兰）用电缆轻轻插入ETHER连接器。此时，请将各连接器上的突起和切口对准（参照下图）。

4

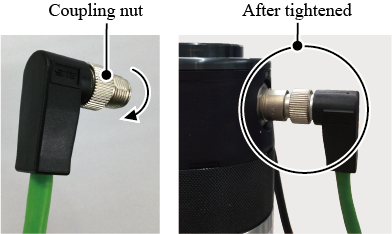

将ETHER（法兰）用电缆的联轴器螺母朝向ETHER连接器，向右侧旋转并紧固。

作业至此结束。

如何连接至连接器面板的ETHER连接器

1

机器人和机器人控制器已连接时，切断机器人控制器的电源。

2

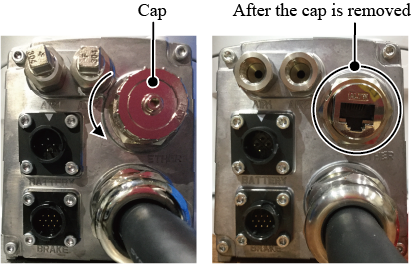

拆下ETHER连接器的盖子。盖子是螺纹式的。请对着ETHER连接器向左旋转并拆下。

3

在以下任一种情况下，都将附带的Ethernet防水连接器安装到Ethernet电缆上，连接到ETHER连接器。

• COBOTTA PRO为标准类型，且在要求保护等级IP54的设备中使用时。
• COBOTTA PRO为清洁类型时。

Ethernet防水连接器的安装方法请参照 这里 。

上述情况以外时，将Ethernet电缆直接连接至Ethernet连接器。

作业至此结束。
