CN27 (任意信号) (仅直通配线类型时)

在此列出了用于CN27 (任意信号)的电缆和配线表。

使用的电缆

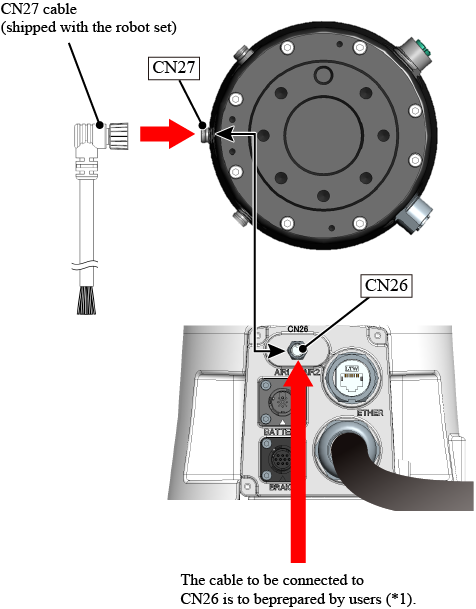

*1连接至CN26的电缆请使用以下电缆。

制造商

安费诺
型式
  • 直连型号
    8A-06AFFM-SL7A**
  • 角连型号
    8A-06AFFM-SR7A**

最后2位表示电缆长度。
能以1m为单位，在01～99m之间指定电缆长度。

配线表

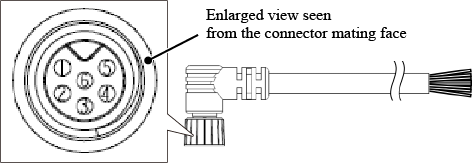

端子编号

  • CN26

  • CN27用电缆

表

CN26

端子编号 (*1)

CN27用电缆 (*2)

端子编号
(线色)
1

1
(黑)
2

2
(棕)
3

3
(红)
4

4
(橙)
5

5
(黄)
6

6
(绿)
  • *1每个端子的允许电流= 1.5 A
  • *2电缆长度 = 1 m
