ETHER (Ethernet)

在此列出了用于ETHER（Ethernet）的电缆和配线表。

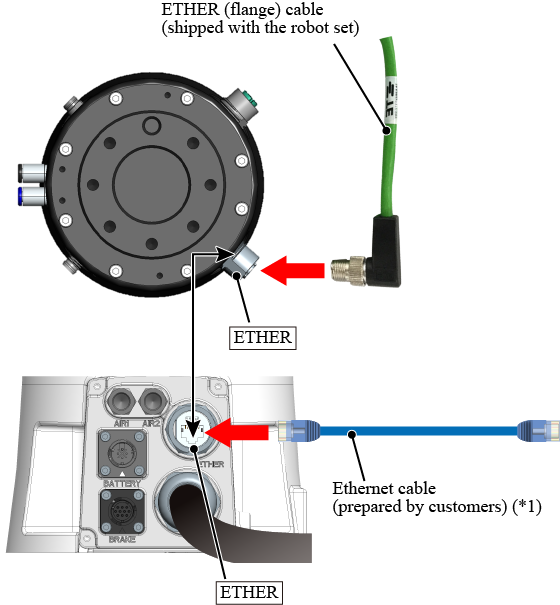

使用的电缆

*1:在以下环境中使用机器人本体时，请使用机器人组件附带的Ethernet防水连接器。
Ethernet防水连接器的使用方法请参照“这里”。

  • IP54的环境
  • 净化室

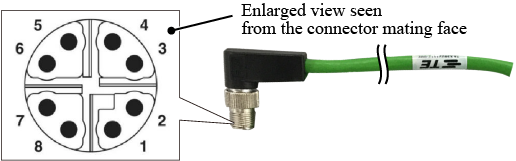

排列表

端子编号

连接器面板的ETHER连接器

ETHER (法兰) 用电缆

表

连接器面板
端子编号

ETHER (法兰) 用电缆 (*1)

端子编号
(线色)

双绞线
1

1
(白/橙)

双绞线
2

2
(橙)
3

3
(白/绿)

双绞线
6

4
(绿)
7

5
(白/棕)

双绞线
8

6
(棕)
5

7
(白/蓝)

双绞线
4

8
(蓝)

*1:电缆长度：1 m
