Pylon5的设定方法

说明Basler公司的GigE相机的设定方法。
使用pylon IP Configurator，并进行IP地址及ID设定和触发模式设定。

安装方法

请按照以下要求按照Basler的工具。

• 安装内容

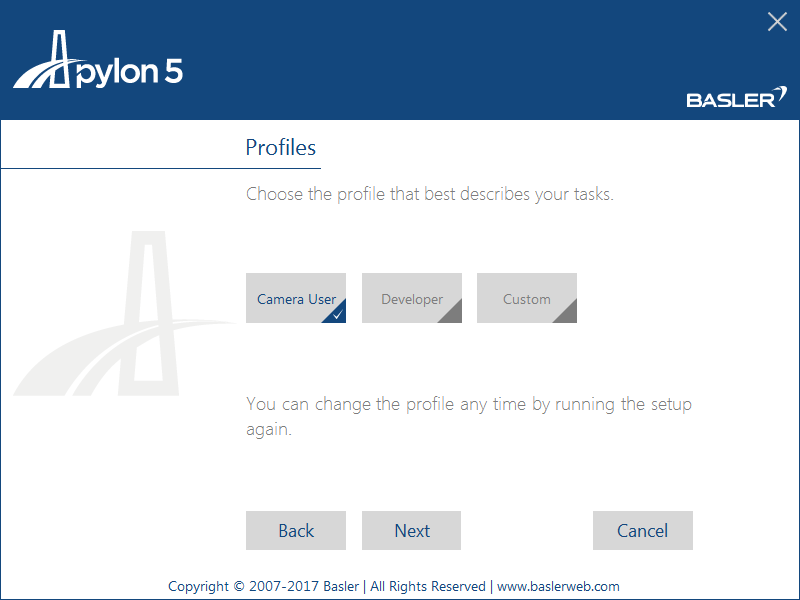

  ・Profiles : Camera User

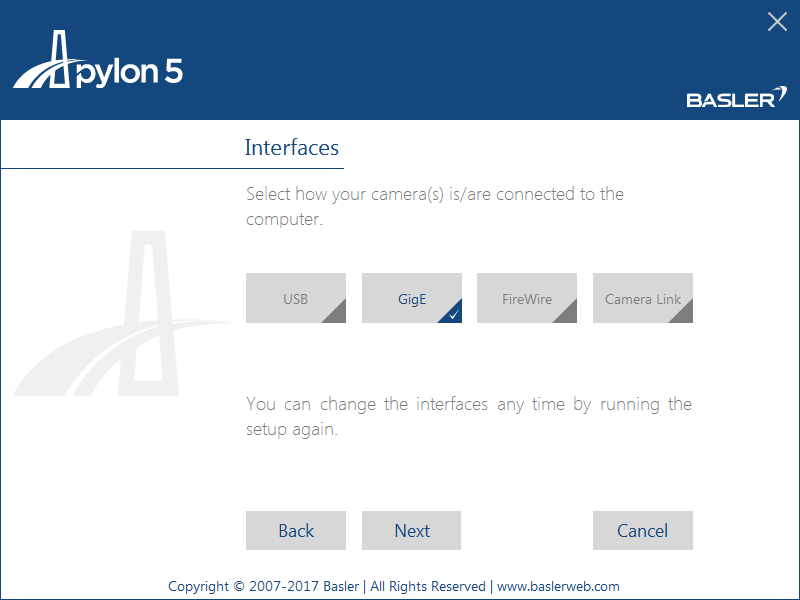

  ・Interfaces : GigE




IP地址、ID的设定

1

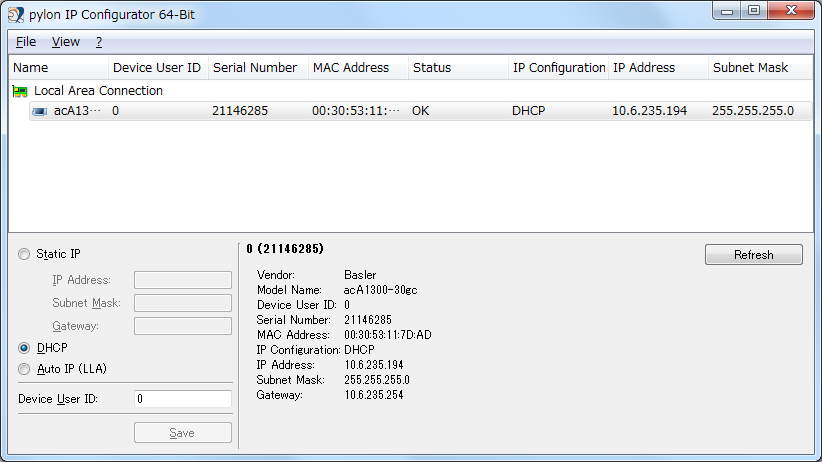

启动pylon IP Configurator。

2

选择设定IP地址、ID的相机。

3

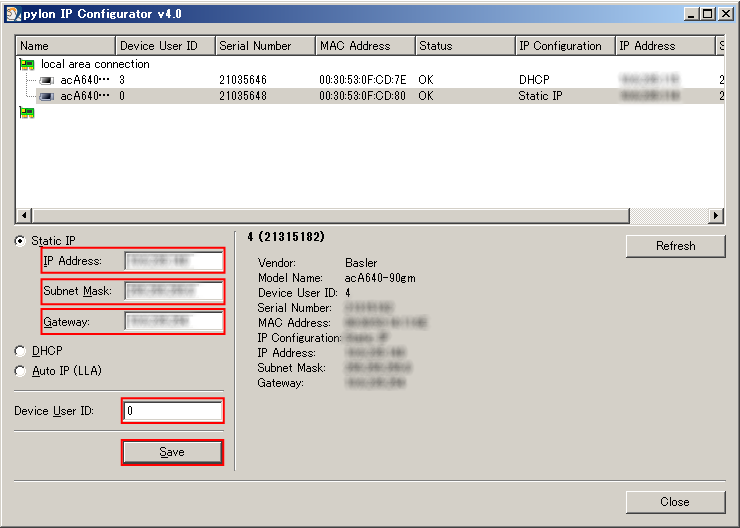

输入“IP地址”、“子网掩码”、“网关”、“Device User ID”，并按压“save”按钮。

触发模式的设定

1

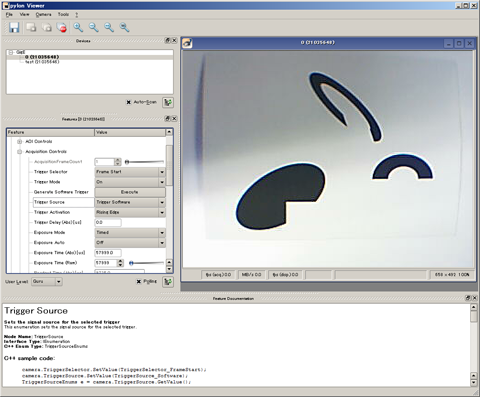

启动pylon Viewer。

2

将“User Level”设定为Expert以上。

3

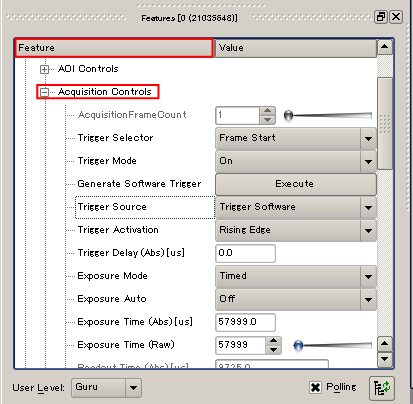

选择“Feature”中的“Acquisition Controls”，单击＋打开菜单。

4

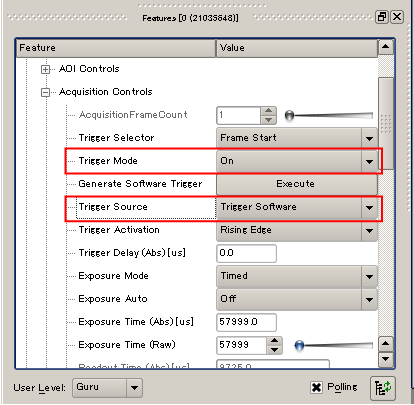

将“Trigger Mode”设定为“On”。
根据使用的模式，选择“Trigger Source”。

项目名	内容
Trigger Software	软件触发
Line*	外部触发（硬件触发）

5

设定其它使用条件（快门、速度、增益等）。

6

通过“Configuration Set Selector”选择保存设定的组合。
按压“User Set Save”的“Execute”，保存设定的条件。
如果未执行该操作，则无法保存相机设定。

Pylon插件的设定方法

特此说明一下如何利用装有Pylon5的PC通过ORiN或RCVision来连接Basler相机的方法。

1

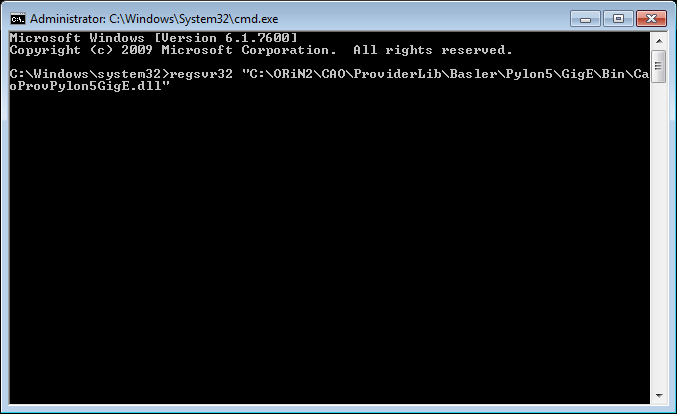

以管理者权限启动命令提示符,运行以下指令。

regsvr32 "C:\ORiN2\CAO\ProviderLib\Basler\Pylon5\GigE\Bin\CaoProvPylon5GigE.dll"

2

从开始菜单启动”CaoConfig”,从[Cao Provider]选项卡的[Provider List]中选择[Basler PylonGigE CAO Provider]。
在运营商参数中输入”Version=5”,并选择[File]菜单中的[Save]后保存设定。
操作路径：开始菜单- [ORiN 2] - [CAO] - CaoConfig

使机器人控制器识别相机

想使机器人控制器自动识别相机时，请在接通机器人控制器的电源前，向相机供电。如果机器人控制器先于相机启动，不能自动识别相机。

机器人控制器已经启动等，相机未被自动识别时，请手动识别。以下阐述操作步骤。

1. 按内置视觉菜单的[F6 切断]，结束内置视觉功能。
2. [F6 切断]切换成[F6 连接]。按压[F6 连接]，识别照相机。

详细内容请参照“内置视觉的显示、操作”。

无法获取照相机图像时

使用Basler公司的GigE照相机时，如果在内置视觉画面等处无法获取图像，通过在pylon Viewer将“Inter-Packet Delay”的设定值设定成比当前值大可以改善。

1

选择“Feature”中的“Transport Layer”，打开菜单。

2

将所显示参数“Inter-Packet Delay”的值设定比当前值大的值。
