DeviceNet通信连接器与LED显示

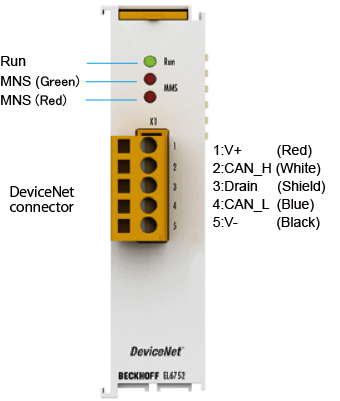

DeviceNet子局端子的前操作面板

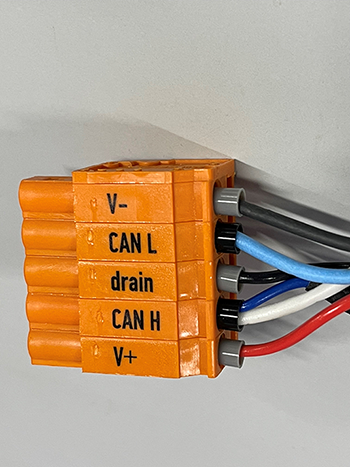

在控制器电源（包括网络电源）为ON的状态下，请勿对通信连接器进行装拆，也不要触摸端子。否则会造成故障。
作为连接的通信电缆的压接端子，推荐使用以下的任意一种产品。
| No | 压接端子 | 专用工具 |
|---|---|---|
| 1 |
Phoenix Contact公司制造 AI系列 |
Phoenix Contact公司制造 ZA3型 |
| 2 |
Nichifu制造 TC系列 细电缆用：TC 0.3-9.5 粗电缆用：TC 2-11（电源用） TC 1.25-11（通信用） |
NH-69 |
| 备注 |  |
|
 |
LED显示详细
显示的详细内容如下所示。
详细内容请参照“WINCAPSIII可设定的I/O选项”链接的DeviceNet子局端子的个别使用说明书。“7.1 EL6752 - LED的说明”中有记载。
| LED | 颜色 | 含义 | |
|---|---|---|---|
| RUN | 绿 | 该LED表示端子的动作状态。 | |
| 关闭 | EtherCAT状态机的状态: INIT = 端子的初始化、 BOOTSTRAP = 端子的固件更新用功能 |
||
| 闪烁 | EtherCAT状态机的状态: PREOP = 邮箱通信的状态、从标准变更设定 |
||
| 闪烁1次 | EtherCAT状态机的状态: SAFEOP = Sync Manager频道以及分布式时钟的验证、输出为安全状态 |
||
| 打开 | EtherCAT状态机的状态 OP = 标准的动作状态。可进行邮箱通信以及过程数据通信。 |
||
| MNS绿 | 绿 | 关闭 | 子局离线 |
| 闪烁 | 子局端口开始进行MAC ID重复检查 (网络OK)，与主局的通信错误 | ||
| 打开 | 子局端口在线，与主局通信中。 | ||
| MNS红 | 红 | 闪烁 | 子局端口与主局通信错误，子局端口超时 |
| 打开 | DeviceNet总线关闭，DeviceNet电压错误，子局端口错误，MAC ID重复检查错误 | ||
