LED显示

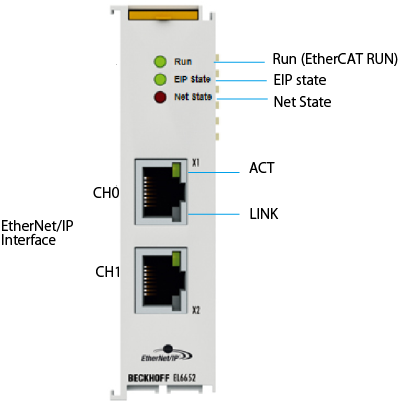

EtherNet/IP子局端子的前操作面板

名称 说明
Run

在正确利用IPC与EtherCAT进行通信时亮灯。
EIP State 在正确利用EtherNet/IP进行通信时亮灯。
NET State 在正确进行网络通信时亮灯。
LINK EtherNet一旦连接上，即会亮灯。
ACT EtherNet框在接收发送时闪烁。

EtherNet/IP界面

指RJ45机械连接器。请使用CH0、CH1中的任意一个。

显示详细

显示的详细内容如下所示。

详细内容请参照“WINCAPSIII可设定的I/O选项”链接的EtherNet/IP子局端子的个别使用说明书。“7.1 EL6652-0010 - LED”中有记载。

EtherCAT诊断用LED

LED 显示 说明
RUN 绿 熄灭 EtherCAT状态机的状态:
INIT = 端子的初始化、
BOOTSTRAP = 端子的固件更新用功能
闪烁(200毫秒) EtherCAT状态机的状态:
PREOP = 邮箱通信的状态、从标准变更设定
熄灭(1 s)
亮灯(200 ms)		 EtherCAT状态机的状态:
SAFEOP = Sync Manager频道以及分布式时钟的验证、输出为安全状态
亮灯 EtherCAT状态机的状态
OP = 标准的动作状态。可进行邮箱通信以及过程数据通信。

LED EIP State

颜色：绿 颜色：红 含义
熄灭 熄灭 EL6652-0010中无EtherNet/IP子局配置
亮灯 熄灭 配置的IO组件均用于与EtherNet/ IP主局进行数据交换。所有连接均为Run状态(有效过程数据的周期性交换)。
熄灭(1 s)
亮灯(200 ms)		 熄灭 EtherNet/IP子局以及IO组件进行了正确的参数设定。
闪烁(400 ms) 熄灭 一侧的EtherNet/IP子局没有有效的IO组件配置。
熄灭 熄灭(1 s)
亮灯(200 ms)		 EtherNet/IP子局发生一般错误。
熄灭 亮灯 内部错误。请更换EtherCAT端子。

LED NET State

颜色：绿 颜色：红 含义
熄灭 熄灭 未检测到链接
亮灯 熄灭

EL端子检测到链接，进行了正确设定。
闪烁(400 ms) 熄灭 1个以上的以太网端口存在活动链接，配置的EtherNet/IP子局界面未设定有效的IP地址。
熄灭(1 s)
亮灯(200 ms)		 熄灭 配置的所有EtherNet/IP子局设定了有效的IP地址。UDP以及TCP层进行了初始化。
熄灭 亮灯 内部错误。请更换EtherCAT端子。
熄灭 熄灭(1 s)
亮灯(200 ms)
EtherNet/IP子局发生一般错误。

LED启动

Run EIP State NET State 含义
熄灭 熄灭 熄灭 未向E总线供应电源电压，供电时需要更换EL6652-0010
熄灭 熄灭 红灯亮灯 EL端子启动。约10秒后，该LED熄灭。 不熄灭时需要更换EL6652-0010模块。
亮灯 亮灯 红灯亮灯 EL端子启动。约2～3秒后，端子的动作准备完成。启动完成后，红色的“NET State”LED立即熄灭。
