电缆的引出方法 (连接器的连接方法)

对将电缆连接到位于机器人控制器内部的Digital I/O连接器或Safety I/O连接器，然后将电缆引出到机器人控制器外面的方法进行说明。
添加扩展选件，然后将连接到扩展选件的电缆引出到机器人控制器外时，也按相同的步骤进行。

1

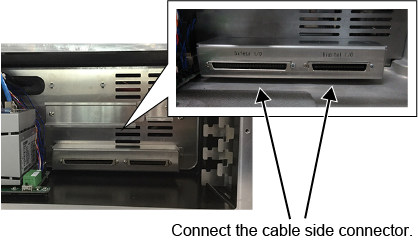

将电缆侧连接器连接到Digital I/O连接器或Safety I/O连接器。

2

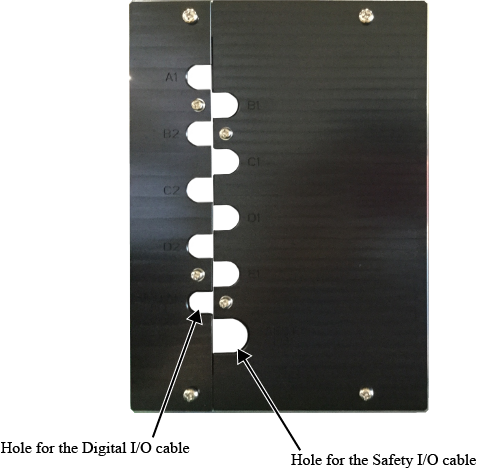

引出口左面板或引出口右面板的孔按用途不同，大小会有所不同。参照下图，将各电缆穿过引出口左面板或引出口右面板的指定孔。

将电缆穿到孔后，可以使用下图所示的捆扎带金属件，用捆扎带固定电缆。

至此作业结束。
