I/O画面

EBP機能のI/O画面では、I/OのON/OFF切替などができます。

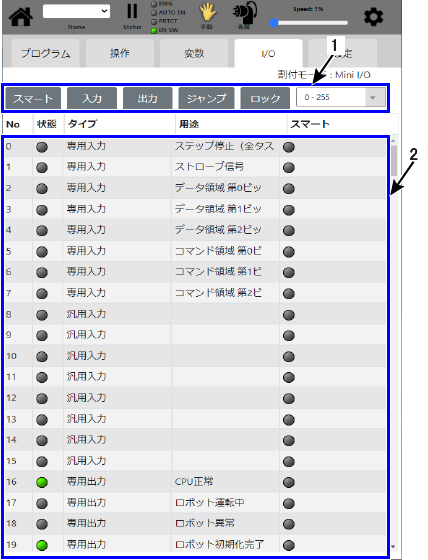

1: I/O操作エリア

スマート

I/O画面でスマート状態を登録したI/Oのみを表示します。スマート状態はI/O画面のスマートボタンを押す事で登録が可能です。

入力

入力信号と内部I/Oのみの表示に切り替えます。表示を戻す場合は、入力をタップしてください。

出力

出力信号と内部I/Oのみの表示に切り替えます。表示を戻す場合は、出力をタップしてください。

ジャンプ

選択したI/O番号へジャンプします。

ページ選択

I/Oが256以上ある場合、表示するI/O番号の範囲を選択します。1ページに表示できる最大数は256です。

ロック

I/Oロック機能の設定を変更します。詳細は "I/Oロック" をご覧ください。

2: I/O一覧表示エリア

No.

I/O番号を表示します。

状態

I/Oの状態を表します。I/Oの状態は状態ボタンで知ることができます。ボタンがグレーの場合はOFF、ボタンが緑の場合はONです。

出力信号の場合、ボタンを押す事で信号をON状態に変更することができます。

タイプ

I/Oのタイプを表示します。入力/出力、専用/汎用、内部I/OなどのI/Oポートの種類を表示します。

用途

ユーザがI/Oポートごとにつけた任意のコメントを表示します。専用信号などはあらかじめ入力されています。

スマート

I/Oにスマート状態を登録します。スマート状態を登録したいI/Oのインジケータを押してください。スマート状態のI/Oはインジケータが緑色で表示されます
