CN27 (任意信号) (直通配線タイプの場合のみ)

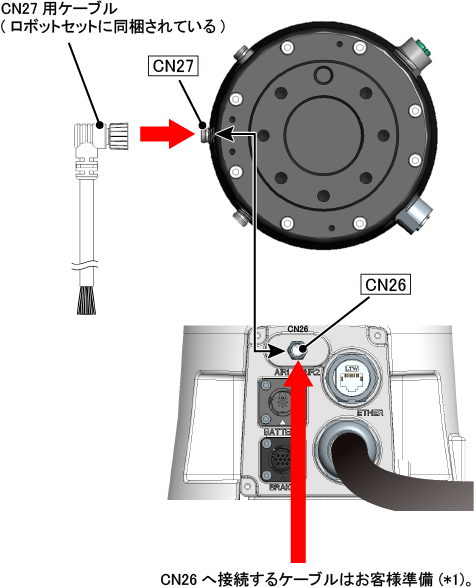

ここでは、CN27 (任意信号) に使用するケーブルおよび、配線表を記載しています。

使用するケーブル

*1: CN26へ接続するケーブルは以下のものをご使用ください。

メーカー

アンフェノール
型式
  • ストレートタイプ
    8A-06AFFM-SL7A**
  • アングルタイプ
    8A-06AFFM-SR7A**

最後の2桁はケーブル長を表す。
01～99 mまで1 m単位でケーブル長を指定できる。

配線表

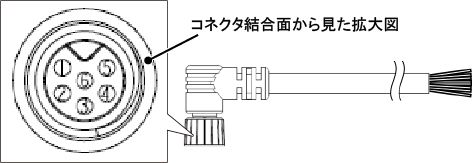

端子番号

  • CN26

  • CN27用ケーブル

表

CN26

端子番号 (*1)

CN27用ケーブル (*2)

端子番号
(線色)
1

1
(黒)
2

2
(茶)
3

3
(赤)
4

4
(橙)
5

5
(黄)
6

6
(緑)
  • *1: 1端子あたりの許容電流 = 1.5 A
  • *2: ケーブル長 = 1 m
