ETHER (Ethernet)

ここでは、ETHER (Ethernet) に使用するケーブルおよび、配線表を記載しています。

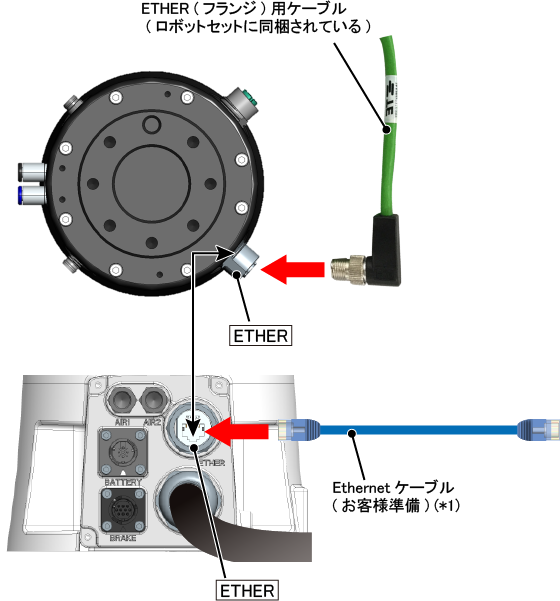

使用するケーブル

*1: ロボット本体を下記環境で使用する場合、ロボットセットに同梱されている、Ethernet防水コネクタを使用してください。
Ethernet防水コネクタの使用方法は "Ether1、2コネクタへのケーブルの接続方法 (参考)" を参照してください。

• IP54の環境
• クリーンルーム

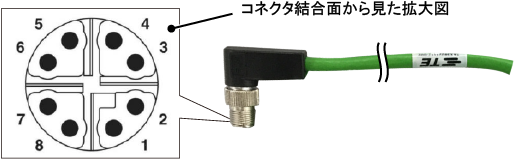

配列表

端子番号

コネクタパネルのETHERコネクタ

ETHER (フランジ) 用ケーブル

表

*1: ケーブル長: 1 m
