プロジェクトの設定

I/Oの割付や、変数の使用個数などの設定を確認、変更することができます。

1

[プロジェクト] メニューから [プロパティ] を選択します。

[プロジェクトのプロパティ] ダイアログが表示されます。

2

設定する項目のタブをクリックし、各項目を設定します。

3

設定が完了したら、[OK] ボタンをクリックします。

[キャンセル] ボタンをクリックすると、設定した内容は破棄されます。

[プロジェクトのプロパティ] ダイアログは以下のタブで構成されています。

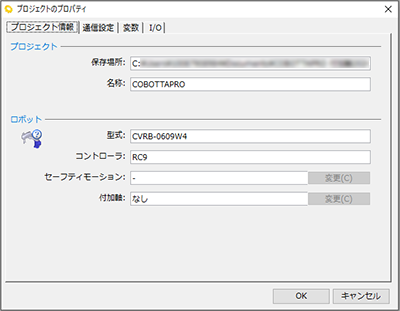

[プロジェクト情報] タブ

プロジェクトに関連する情報を表示します。

プロジェクト

プロジェクトの保存先フォルダと、名称を表示します。

ロボット

コントローラの種類と、ロボットのタイプを表示します。

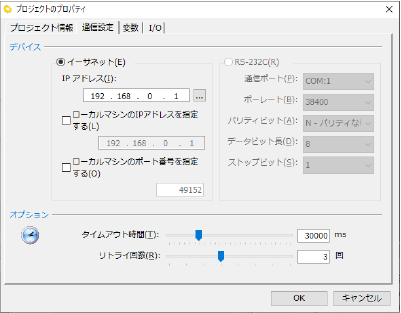

[通信設定] タブ

ロボットコントローラとの通信方法や通信オプションを設定します。

[イーサネット]

ロボットコントローラのIPアドレスを入力します。

• IPアドレス
  ロボットコントローラのIPアドレスを入力します。
• ローカルマシンのIPアドレスを指定する
  PCにネットワークカードが複数ある場合に使用するネットワークカードを指定して接続できます。ネットワークカードのIPアドレスを指定します。
• ローカルマシンのポート番号を指定する
  PCのポート番号を指定して接続したい場合はチェックを入れて、ポート番号を入力します。

[RS-232C]

RS-232C通信の詳細通信設定をロボットコントローラの設定に合わせて入力します。

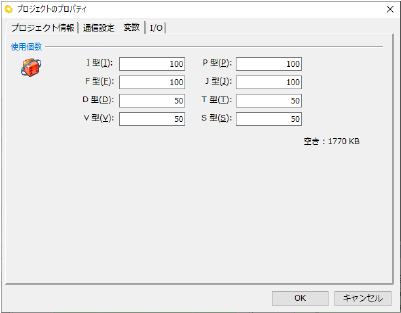

[変数] タブ

変数の使用個数を設定します。

ロボットコントローラ側のプロジェクトの変数使用個数と合わせて設定してください。

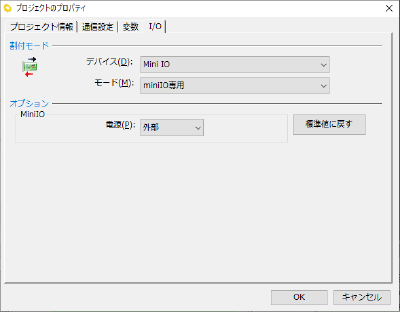

[I/O] タブ

I/Oの割付モードおよびオプションを設定します。

I/Oの各デバイスの詳細仕様、設定については各ボードの取扱説明書を参照してください。
